Советы по использованию каталитических датчиков сгорания

Датчик каталитического сгорания (датчик метода каталитического сгорания) является одним из наиболее широко используемых газовых датчиков, специально разработанных для обнаружения различных горючих газов. Он работает на основе тепла, выделяемого при сгорании горючих газов на окислительном катализаторе. Такой тип датчика обеспечивает высокую скорость реакции и превосходную чувствительность, точность и воспроизводимость.

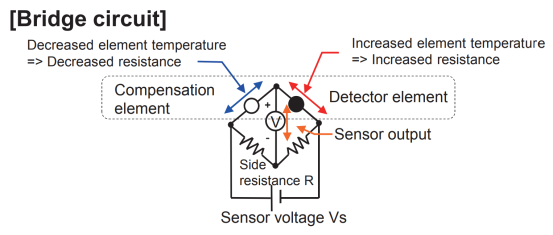

При включении датчика платиновая катушка внутри нагревает элемент детектирования до температуры от 300°C до 450°C. Горючие газы, сгорая на поверхности элемента детектирования, повышают его температуру, что, в свою очередь, увеличивает сопротивление платиновой катушки. Изменение сопротивления почти пропорционально концентрации газа. Мостовая схема внутри датчика фиксирует это изменение сопротивления и преобразует его в выходное напряжение, позволяя определить концентрацию газа.

Датчик реагирует на все горючие газы, что делает его непригодным для определения концентрации конкретного газа в сложных средах с горючими газами.

Из-за принципа работы на основе сгорания, при слишком высокой концентрации горючего газа может происходить неполное сгорание, в результате чего на элементе детектирования образуется отложение углерода. Это значительно снижает как точность измерений, так и срок службы датчика. Поэтому во внешнюю цепь следует включить защитный механизм: при достижении концентрации газа 100 % НКПВ необходимо отключать подачу питания на датчик, чтобы предотвратить его повреждение.
